Шуховская башня на Оке — единственная в мире гиперболоидная многосекционная опора линии электропередачи, выполненная в виде несущей сетчатой оболочки. Высота — 128 метров. Расположена в пригороде Дзержинска на левом берегу Оки. Это одна из двух сохранившихся в России высотных многосекционных гиперболоидных конструкций инженера В. Г. Шухова, вторая — знаменитая Шуховская башня на Шаболовке в Москве. Шуховская башня на Оке построена через семь лет после башни на Шаболовке, признаётся западными специалистами более совершенной и достойной внесения в список Всемирного наследия.
[an error occurred while processing this directive]

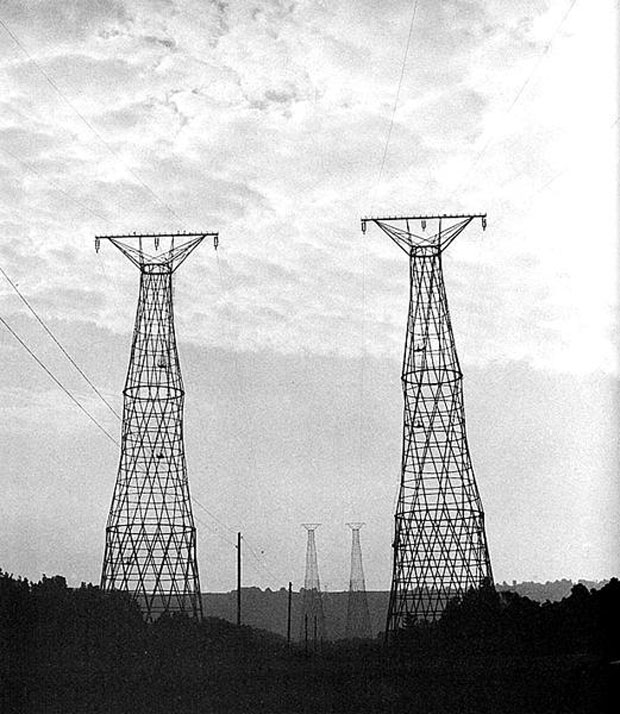

В 1927—1929 годах по проекту и под руководством русского инженера-конструктора, изобретателя и учёного Владимира Григорьевича Шухова на Оке под Нижним Новгородом между Богородском и Дзержинском были построены три пары многосекционных стальных гиперболоидных башен-опор высотой 128, 68 и 20 метров. Уникальные высотные сооружения — стальные сетчатые 128-метровые башни служили опорой перехода через реку Оку ЛЭП НиГРЭС 110 киловольт.
В. Г. Шухов изобрёл способ устройства сетчатых гиперболоидных башен (патент Российской империи № 1896 от 12 марта 1899 г., заявлен 11 января 1896 года). Первая в мире гиперболоидная башня была построена Шуховым на Всероссийской художественно-промышленной выставке в Нижнем Новгороде в 1896 году. Принцип устройства гиперболоидных башен В. Г. Шухов использовал в сотнях сооружений: водонапорных башнях, опорах линий электропередач, мачтах военных кораблей. Новые гиперболоидные башни, соответствующие патенту В. Г. Шухова, в настоящее время построены в Японии (Kobe Port Tower, Швейцарии (Цюрих) и Испании (аэропорт Барселоны).
После изменения маршрута ЛЭП четыре башни Шухова высотой 68 и 20 метров демонтировали на металлолом. Две оставшиеся высотные башни на Оке законом Нижегородской области № 204 от 20.08.1997 года были признаны памятниками культурного наследия, охраняемыми государством. Несмотря на охрану по закону весной 2005 года одна из уникальных башен-опор была незаконно разрушена путём разборки на металлолом. Публикации с протестом против этого акта вандализма были даже в центральных немецких газетах.
Конструкция башни

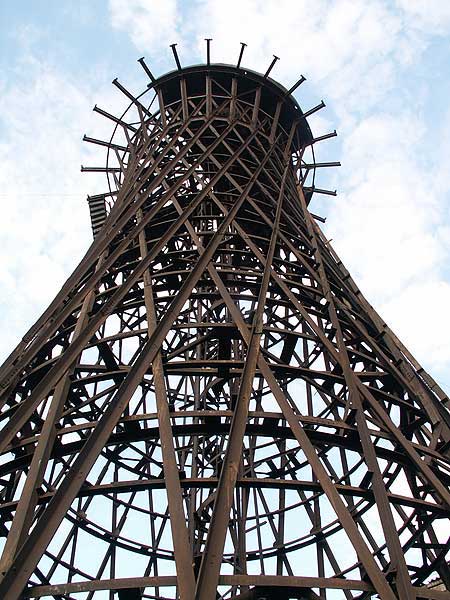

Башня-опора состоит из пяти 25-метровых секций, по форме являющихся однополостными гиперболоидами вращения. Секции опоры сделаны из прямых профилей, упирающихся концами в кольцевые основания. На верхней секции установлена опорная конструкция с горизонтальной стальной траверсой длиной 18 метров для крепления трёх высоковольтных проводов. Башня стоит на кольцевом бетонном фундаменте, диаметром 30 метров.
Состояние сооружения
В 2007 году ОАО «МРСК Центра и Приволжья» и Правительство Нижегородской области приняли решение о реконструкции последней шуховской башни на Оке, находящейся на балансе филиала «Нижновэнерго».
В марте 2008 года, в рамках первого этапа реконструкции проводимой Нижновэнерго, были восстановлены 16 украденных весной 2005 года стальных балок-профилей самой нижней, цокольной секции и два стальных кольца основания. Стоимость работ первого этапа составила 54 млн рублей. Башня была построена с огромным запасом — держала десятки тонн стального провода ЛЭП НиГРЭС, и, несмотря на отсутствие трети металлоконструкций основания, выдержала 3 года опираясь всего на 30 оставшихся подлинных шуховских профиля основания. Башня Шухова сохранилась несмотря на то, что её основание полностью затапливается во время паводка и выдерживает многотонный напор воды и льда в течение недели. В спасении башни огромную роль сыграла общественность и добровольные пожертвования зарубежных и отечественных меценатов. Ш'[an error occurred while processing this directive]'уховская башня на Оке пока отремонтирована с применением болтовых соединений. Для полной реставрации башни по технологии В. Г. Шухова с применением клёпаных соединений состояние башни анализирует международная комиссия.
По состоянию на май 2009 ведутся работы по сохранению памятника архитектуры. Укрепляется берег Оки, построено ограждение вокруг башни. К ноябрю планируется построить здание охраны, провести антикоррозионную обработку башни и смонтировать спец освещение для авиации.
6 ноября 2009 года рабочая комиссия филиала «Нижновэнерго» ОАО «МРСК Центра и Приволжья» приняла работы второго этапа реконструкции башни. Было выполнено укрепление берега и построена прогулочная набережная, стоимость работ составила 61 млн рублей.
В рамках третьего этапа реконструкции, запланированного на 2010 год, башню планируется обработать антикоррозионным составом, смонтировать световое оборудование для авиации, благоустроить территорию и восстановить дорогу.
